SQ系列无极绳连续牵引车

型号含义Model meaning

产品特点Product characteristics

独特性能特点
没备主要有主机部分和辅助配套电器两部分构成。主机部分由绞车、张紧装置、梭车、尾轮、轮组等组成:辅助配套部分由电器(无极绳综合保护装置、矿用隔爆真空可逆磁力起动器)。钢丝绳、漏泄通讯等组成。

无强绳牵引车吸收偿鉴了绳牵引卡轨车的部分优良技术，参考了传统无极绳牵引车的使用经验创造性地研制的一种实用新型辅助运输装备，是对井下无极绳辅助运输系统的完善和进--步提高，具有如下特点:

①可靠性高。绞车采用机械传动方式。

②工控显示，按钮控制，信号集中化控制，操作方便。大大的提高了工人可操作性和可视性，减少了操作司机的体力消耗。

③系统布冒灵活。绞车既能沿轨道布霄，又可平行于轨道布置，还可垂真于轨道布霄。(三条轨道)双向运输，还可布置成三轨1三条轨道1双向运输。可采用钢丝绳同在轨道内，也可采用主绳在轨道内，而副绳在轨道外的布置形式。

④适应性强，用途广。无极绳牵引车既可使用顺槽，又可应用在采区上(下)山，还可布置在集中轨道巷,以及副斜井和探进后配资服务。

⑤配資方便，安装简单。采用压绳，托绳及水平弯道等配置，且压绳能力强，转弯半径小，可适应起伏变化坡道及水平拐弯的运输需求。灵活固定，拆装、移动便捷。

产品概述Product overview

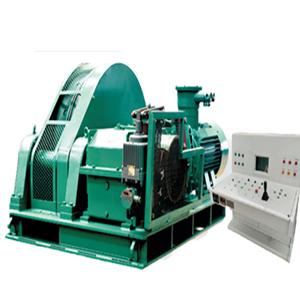

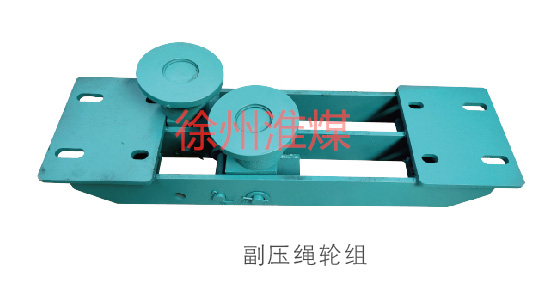

SQ系列无极绳连续牵引车是以钢丝绳牵引的煤矿辅助运输系统，配置有无极绳牵引绞车、五轮重锤张紧装置、液压张紧装置、梭车、尾轮、主、副压绳轮组和托绳轮组、转弯轮组等。漏泄通讯系统，电控保护系统。主要用于并下工作面顺槽、采区上下山及集中轨道巷，直接利用井下现有轨道系统，实现不经转载的连续直达运输，适用于长距离、大倾角、多变坡、大吨位工矿条件的普通轨道运输，主要解决工作面材料、设备及人员运输，尤其是液压支架整体运输。也可用于金属矿山井下巷道和地面轨道运输。
